As cupilhas, também conhecidas como contra-pinos, são elementos metálicos utilizados para travar componentes e impedir deslocamentos indesejados em sistemas mecânicos. Podem ser aplicadas em máquinas, implementos agrícolas, veículos, equipamentos industriais e diversos conjuntos que precisam de um sistema simples de retenção.
A instalação normalmente ocorre por meio de um furo existente em um eixo, pino ou parafuso. Depois de posicionada, a cupilha é aberta ou dobrada, criando uma trava mecânica que dificulta sua retirada durante o funcionamento.
Esse recurso é bastante utilizado em fixação de eixos, porcas castelo e outros pontos sujeitos a vibração ou movimentação.
Além do modelo convencional, existem contra-pinos autotravantes, modelos tipo R e travas destinadas a aplicações específicas. A escolha deve considerar diâmetro, comprimento, formato e frequência de desmontagem do conjunto.
A Fixscrew trabalha com diferentes tipos de cupilhas e contra-pinos, cada um associado às suas respectivas referências técnicas.
A norma deve acompanhar o modelo efetivamente utilizado, pois cada configuração possui características próprias de instalação e dimensionamento.
Para selecionar uma cupilha ou contra-pino, informe à Fixscrew as medidas, aplicação e tipo de travamento necessário.
| Tipo | Normas | Dimensão | Detalhes |
|---|---|---|---|
| Contrapinos | ISO 1234; DIN 94 | - | Conforme a tabela |
| Contrapinos autotravantes | - | ||

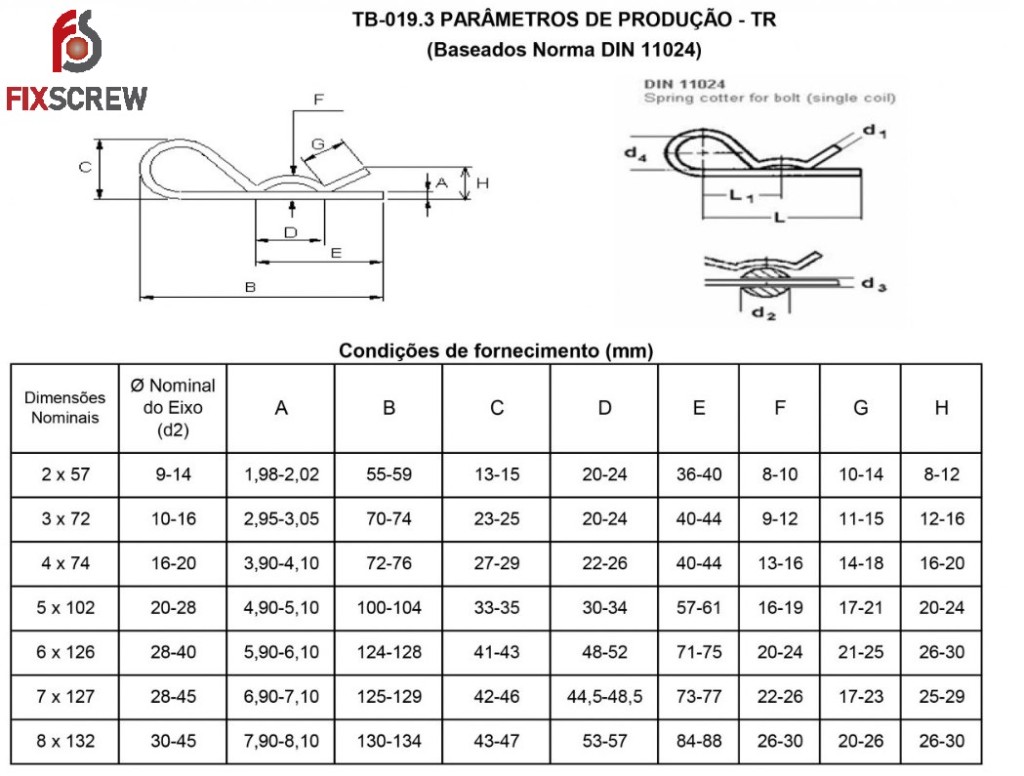

| Contrapinos tipo R (Trava R) | DIN 11024 | - | Ver tabela DIN 11024 |
| Travas RR (Rue Ring) | Peças desenvolvidas conforme a necessidade do cliente | - | Conforme a tabela |
